ست لیفت اند اسلاید آلاکس | Alaks

سیستم Lift & Slide پیشرفته‌ترین مکانیزم بازشوی کشویی در صنعت درب و پنجره آلومینیومی است که برای لنگه‌های بزرگ، سنگین و دهانه‌های وسیع طراحی شده است. در این سیستم، لنگه قبل از حرکت کشویی چند میلی‌متر از روی ریل بلند می‌شود (Lift) و سپس با حداقل اصطکاک روی ریل حرکت می‌کند. این فناوری با استفاده از یراق آلات اختصاصی لیفت اند اسلاید امکان جابجایی لنگه‌هایی با وزن بسیار بالا را فراهم می‌کند، در حالی که فشار یکنواخت لنگه بر روی گسکت‌ها در حالت بسته، آب‌بندی و هوابندی بسیار قوی ایجاد می‌کند. ست یراق‌آلات لیفت اند اسلاید برای سیستم‌های کشویی ترمال بریک TS143 و TS115 به‌طور خاص با هندسه این پروفیل‌ها سازگار بوده و تمامی اجزای مکانیکی آن بر اساس استانداردهای صنعتی یراق‌آلات درب و پنجره طراحی شده‌اند.

معرفی سیستم‌های پروفیل TS143 و TS115:

سیستم TS143: سیستم TS143 یک پروفیل کشویی ترمال بریک سنگین (Heavy Duty Thermal Break Sliding System) است که برای درب‌های کشویی بزرگ با لنگه‌های عریض طراحی شده است.

ویژگی اصلی این سیستم:

•    عرض فریم: 143 میلی‌متر
•    مناسب دهانه‌های بزرگ
•    قابلیت نصب شیشه‌های دوجداره و سه‌جداره
•    طراحی برای تحمل وزن لنگه‌های سنگین
•    سازگار با مکانیزم Lift & Slide
به دلیل ابعاد بزرگ‌تر فریم، این سیستم معمولاً در پروژه‌های لوکس، ویلاها و نماهای شیشه‌ای بزرگ استفاده می‌شود.

سیستم TS115: سیستم TS115 یک سیستم کشویی ترمال بریک با ابعاد فریم 115 میلی‌متر است که برای پروژه‌هایی با وزن متوسط تا سنگین طراحی شده و تعادل مناسبی بین استحکام سازه و وزن ایجاد می‌کند. این سیستم در پروژه‌های مسکونی مدرن، برج‌ها و ساختمان‌های تجاری کاربرد گسترده دارد.

مکانیزم عملکرد سیستم Lift & Slide:

مکانیزم لیفت اند اسلاید از نظر مهندسی بر پایه تبدیل حرکت دورانی دستگیره به حرکت عمودی و سپس حرکتی افقی طراحی شده است.

چرخش دستگیره: دستگیره با زاویه حدود 180 درجه چرخانده می‌شود.
فعال شدن مکانیزم لیفت: مکانیزم داخلی، لنگه را حدود 5 تا 10 میلی‌متر از روی ریل بلند می‌کند.
آزاد شدن فشار از گسکت‌ها:در حالت بسته، وزن لنگه روی نوارهای آب‌بندی قرار دارد. با بلند شدن لنگه، اصطکاک از بین می‌رود.
حرکت کشویی روان: لنگه با کمک بلبرینگهای آلومینیومی روی ریل حرکت می‌کند.
بستن مجدد: با چرخاندن دستگیره، لنگه پایین آمده و مجدداً روی گسکت‌ها فشرده می‌شود.

این فرآیند باعث ایجاد: آب‌بندی قوی، حرکت بسیار نرم و کاهش استهلاک بلبرینگ ها می‌شود.

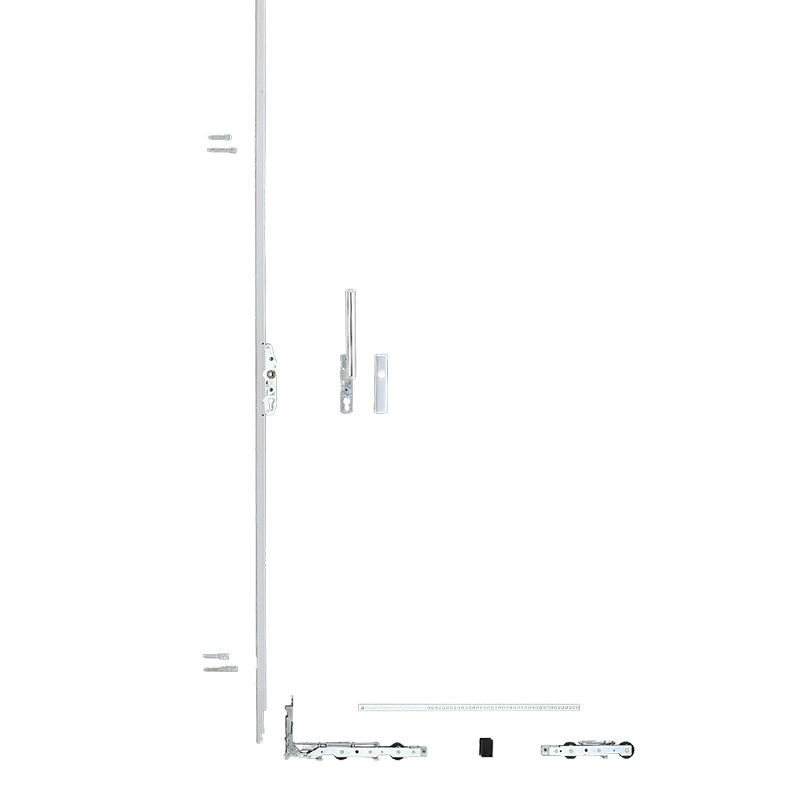

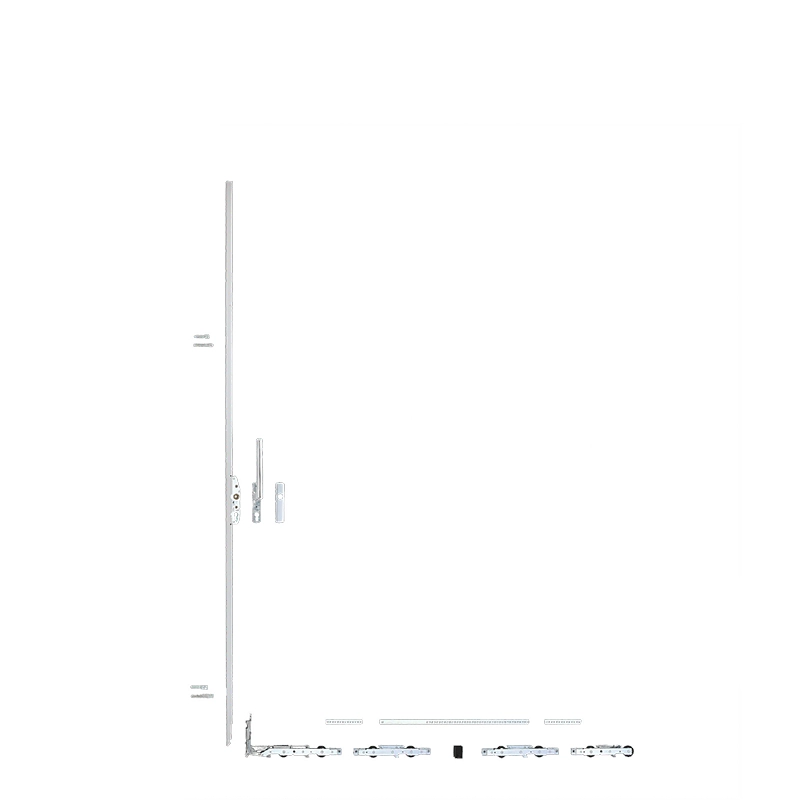

اجزای اصلی ست یراق Lift & Slide:

ست کامل یراق‌آلات این سیستم شامل اجزای مکانیکی زیر است:

مکانیزم لیفت (Lift Mechanism): مهم‌ترین بخش سیستم که وظیفه بلند کردن لنگه را بر عهده دارد.
اسپانیولت کشویی: مکانیزم انتقال حرکت دستگیره به اجزای قفل.
بلبرینگ‌های آلومینیومی: چرخ‌های تحمل‌کننده وزن لنگه که روی ریل حرکت می‌کنند.
دستگیره لیفت اند اسلاید: دارای مکانیزم انتقال گشتاور بالا برای فعال‌سازی سیستم لیفت.
صفحات انتقال نیرو: برای انتقال نیرو در طول لنگه.
ضربه‌گیرها و قطعات راهنما: برای کنترل حرکت و جلوگیری از ضربه انتهایی.

مزایای سیستم Lift & Slide:

حرکت بسیار نرم: به دلیل بلند شدن لنگه از روی ریل، اصطکاک تقریباً حذف می‌شود.
تحمل وزن بالا: مناسب درب‌های شیشه‌ای بزرگ با وزن بالا.
آب‌بندی و هوابندی قوی: در حالت بسته، وزن لنگه روی گسکت‌ها قرار می‌گیرد و آب‌بندی کامل ایجاد می‌شود.
دوام بالا: فشار مستقیم روی رولرها در حالت بسته وجود ندارد، بنابراین استهلاک کمتر است.
امنیت بالا: قفل چند نقطه‌ای امنیت سیستم را افزایش می‌دهد.
مناسب معماری مدرن: امکان ایجاد دهانه‌های شیشه‌ای بزرگ با حداقل پروفیل.

نصب یراق Lift & Slide:

نصب این سیستم نیازمند دقت بالا و دانش فنی در زمینه یراق‌آلات است.

مراحل نصب:
نصب رولرها: رولرها در قسمت پایین لنگه نصب می‌شوند و باید کاملاً تراز باشند.
نصب اسپانیولت: اسپانیولت در شیار مخصوص پروفیل قرار می‌گیرد و وظیفه انتقال نیرو را دارد.
نصب مکانیزم لیفت: مکانیزم لیفت در داخل پروفیل لنگه نصب می‌شود و به اسپانیولت متصل می‌گردد.
نصب دستگیره: دستگیره به مکانیزم داخلی متصل می‌شود.
اتصال لنگه به ریل: پس از نصب بلبرینگ، لنگه روی ریل قرار می‌گیرد.
رگلاژ نهایی: در این مرحله موار :ارتفاع لنگه، فشار روی گسکت‌ها و هم‌راستایی قفل‌ها تنظیم می‌گردد.

آزمون‌های کنترل کیفیت یراق Lift & Slide:

برای اطمینان از دوام و عملکرد صحیح، یراق‌آلات تحت آزمون‌های استاندارد قرار می‌گیرند.
تست طول عمر چرخه‌ای (Cycle Test): در این آزمون، مکانیزم لیفت و حرکت کشویی هزاران بار تکرار می‌شود تا دوام قطعات بررسی گردد.
تست تحمل وزن (Load Test): توانایی بلبرینگ ها و مکانیزم لیفت در تحمل وزن لنگه بررسی می‌شود.
تست سایش مکانیکی: میزان فرسایش قطعات در استفاده طولانی‌مدت بررسی می‌شود.
تست خوردگی (Corrosion Test): قطعات فلزی در محیط‌های خورنده آزمایش می‌شوند.
تست مه نمک (Salt Spray Test): برای بررسی مقاومت در برابر زنگ‌زدگی در شرایط رطوبتی.

سوالات متداول ست لیفت اند اسلاید:

1. تفاوت سیستم Sliding معمولی با Lift & Slide چیست؟

در سیستم کشویی معمولی لنگه روی ریل کشیده می‌شود، اما در Lift & Slide ابتدا لنگه بلند شده و سپس حرکت می‌کند. همچنین درب‌های لیفت اند اسلاید در حالت بسته می‌توانند نسبت به درب‌های کشویی، آب‌بندی بسیار بهتری ایجاد کنند. این ویژگی باعث کاهش نفوذ هوا، بهبود عایق حرارتی و همچنین کاهش انتقال صدا از محیط بیرون به داخل می‌شود.

2. چرا Lift & Slide برای لنگه‌های سنگین مناسب‌تر است؟

زیرا با بلند شدن لنگه، اصطکاک کاهش یافته و حرکت بسیار آسان‌تر می‌شود.

3. حداکثر وزن لنگه در این سیستم چقدر است؟

بسته به نوع بلبرینگ، معمولاً تا حدود 300 کیلوگرم برای هر لنگه.

ست یراق‌آلات Lift & Slide برای سیستم‌های کشویی ترمال بریک TS143 و TS115 یکی از پیشرفته‌ترین راهکارهای مهندسی در صنعت درب و پنجره آلومینیومی است. این سیستم با ترکیب مکانیزم لیفت، بلبرینگ‌های سنگین و قفل چندنقطه‌ای، امکان حرکت نرم لنگه‌های بزرگ و ایجاد آب‌بندی قوی را فراهم می‌کند. به همین دلیل، این سیستم به‌طور گسترده در پروژه‌های لوکس، ساختمان‌های مدرن و سازه‌هایی با دهانه‌های شیشه‌ای بزرگ مورد استفاده قرار می‌گیرد. جهت بررسی دقیق مشخصات فنی و دریافت مشاوره مهندسی برای پروژه‌های ساختمانی خود، از طریق شماره 3109-041 با تیم پشتیبانی آلاکس در ارتباط باشید.
