ضربه گیر داخل فریم
ضربهگیر داخل فریم آلاکس، یک قطعه تخصصی برای کنترل توقف لنگه در پنجرههای کشویی و لیفت است. این ضربهگیر مکعبیشکل، درون ریل فریم نصب شده و با جذب نیروی ناشی از برخورد لنگه، مانع انتقال ضربه مستقیم به پروفیل و یراقآلات میشود. هر مدل مطابق با ابعاد خاص سری 115 و 143 طراحی شده و با پیچ در محل خود ثابت میگردد تا عملکرد پایدار، بیصدا و دقیق ارائه دهد.
انتخاب ویژگیها
سیستم *
محصول انتخاب شده
مشخصات محصول انتخاب شده
کل تنوع محصول 2 مورد
| # | ویژگیها | کد SKU | قیمت | تخفیف | تصویر |
|---|---|---|---|---|---|
| 1 |
سیستم :
TS143
|
3170133
|
0 ریال | --- |
|
| 2 |
سیستم :
TS115
|
3170132
|
0 ریال | --- |
|
ضربه گیر داخل فریم آلاکس | Alaks
در سیستمهای کشویی و لیفت اند اسلاید سریهای TS115 و TS143، جرم بالای لنگه و شتاب حرکتی آن باعث میشود در انتهای مسیر، برخورد سختی با فریم رخ دهد. این ضربه در گذر زمان میتواند موجب کاهش دقت مونتاژ، فشار روی یراقآلات، بههم خوردن تنظیمات لنگه، ایجاد ارتعاش و انتقال صدای ناخواسته شود. ضربهگیر داخل فریم آلاکس برای حذف همین نقطه فشار طراحی شده و نقش یک بافر انرژی مهندسیشده را در ریل فریم ایفا میکند.
طراحی اختصاصی برای دو سیستم:
این محصول در دو نسخه مجزا تولید میشود:

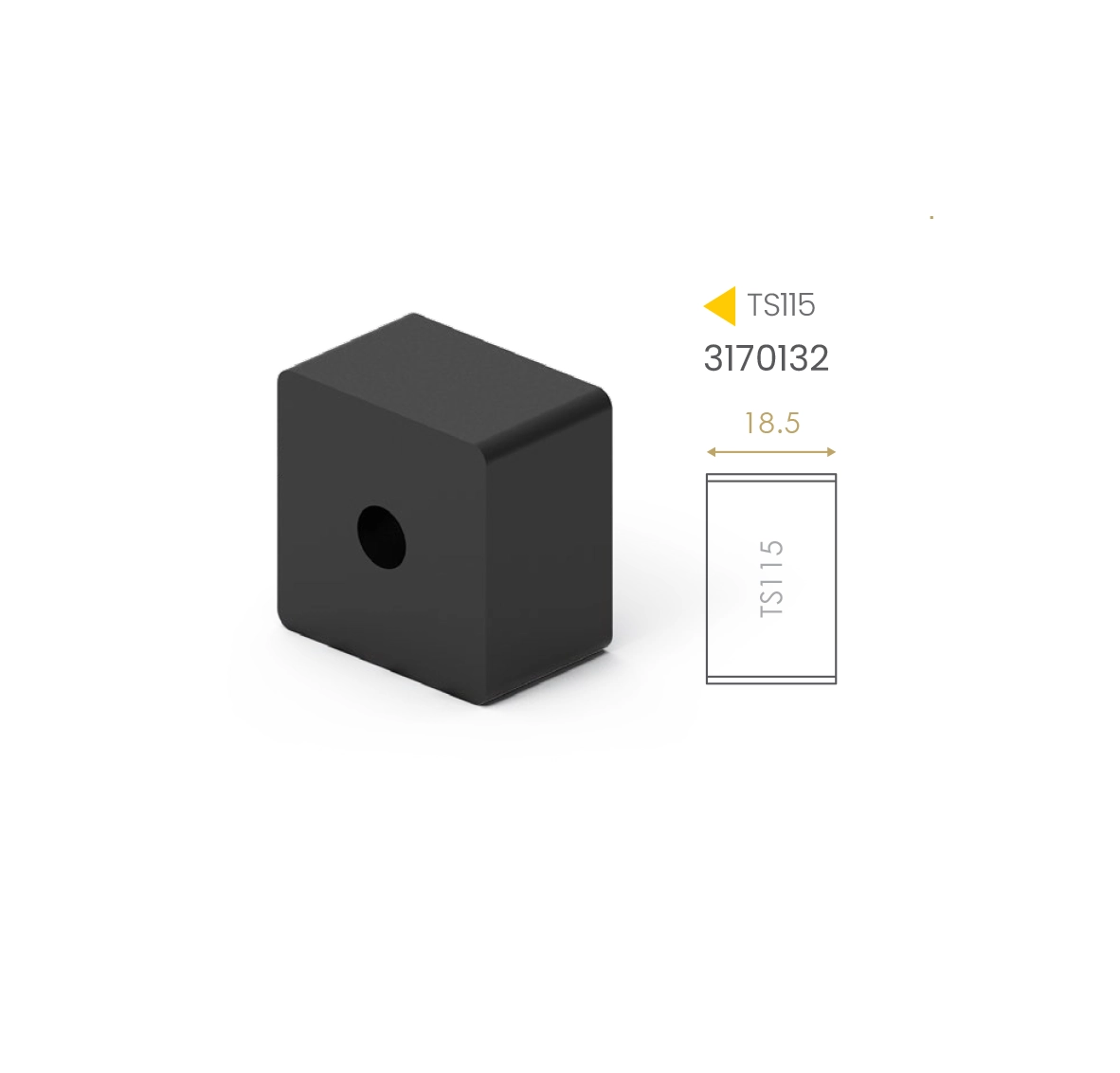

• مدل ویژه TS115

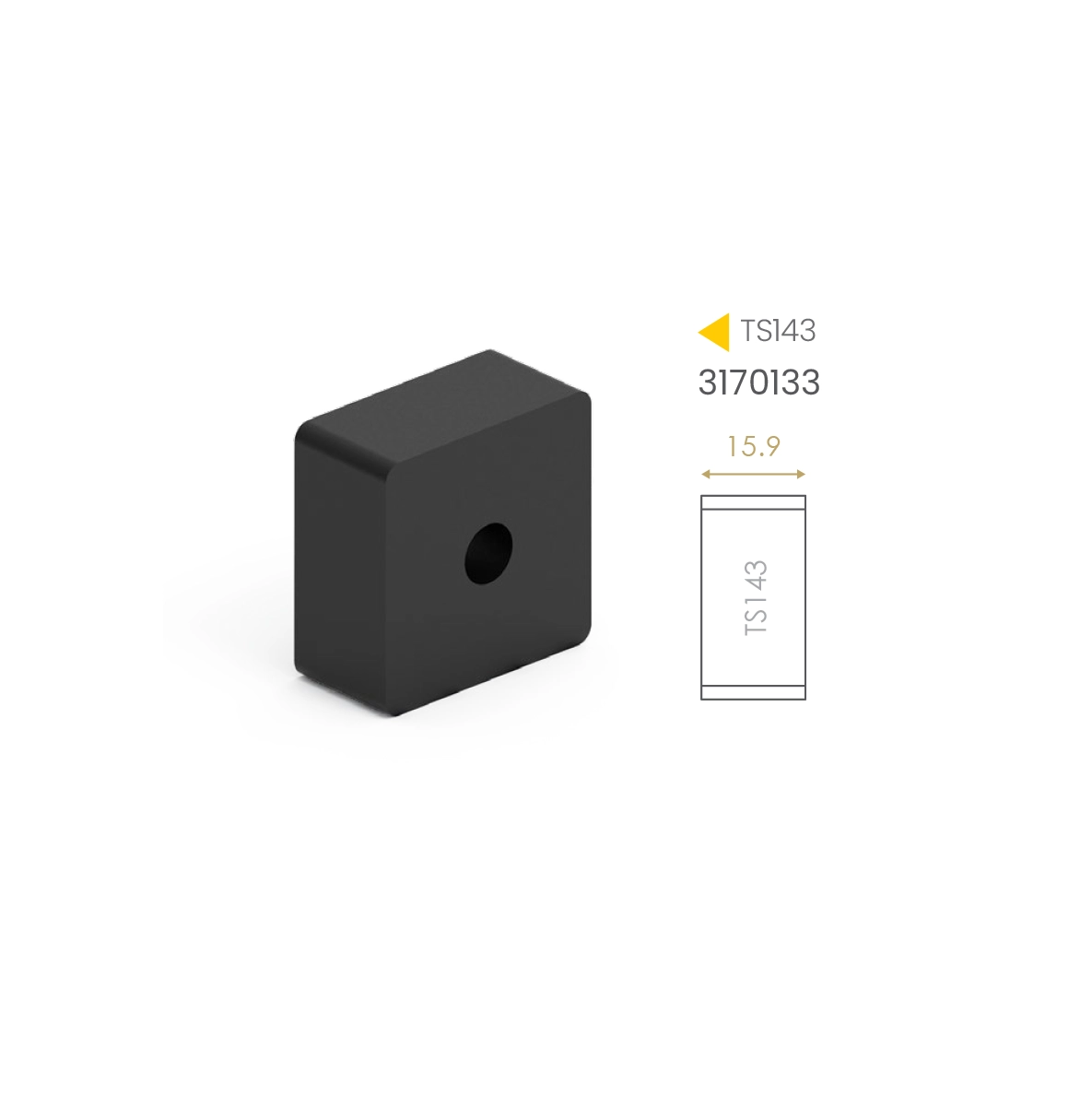

• مدل ویژه TS143
هر دو نسخه ساختار مشابهی دارند، اما ابعاد دقیق هر مدل متناسب با هندسه شیار داخلی همان سیستم طراحی شده است. این یعنی قطعه کاملاً در جای خود مینشیند، لق نمیزند و هنگام برخوردهای مکرر لنگه جابهجا نمیشود.
ساختار مهندسیشده ضربه گیر داخل فریم مکعبی شکل:
بدنه ضربهگیر آلاکس از پلیمر صنعتی با مقاومت ضربه بالا ساخته شده است؛ مادهای که در سیکلهای تکراری باز و بسته شدن، دچار خردشدگی یا خشکشدگی نمیشود و خاصیت ارتجاعی خود را در بازه دمایی متنوع حفظ میکند. فرم مکعبی قطعه باعث میشود سطح تماس مناسبی با لنگه ایجاد شود تا انرژی ضربه در لحظه آخر جذب و خنثی شود.
نحوه نصب ضربه گیر داخل فریم:
ضربهگیر داخل فریم با پیچ فیکس میشود؛ این روش نصب باعث میشود قطعه در اثر ضربات سنگین لنگههای TS115 و TS143 تغییر موقعیت ندهد و پایداری عملکرد در طول زمان ثابت بماند. بهترین زمان نصب، قبل از قرار دادن نهایی لنگه در فریم است تا دسترسی به محل نصب کامل باشد.
عملکرد فنی ضربه گیر مکعبی داخل فریم:
• جلوگیری از برخورد مستقیم فلز با فلز
• کاهش تنش وارد بر یراقآلات (اسپانیولت، دستگیره و مکانیزمهای لیفت)
• جلوگیری از انتقال ضربه به پروفیل و شیشه
• کاهش سر و صدا هنگام رسیدن لنگه به انتهای مسیر
• افزایش عمر مفید غلطکها و پایداری رگلاژ
| توضیحات | ویژگی |
| نوع محصول | ضربهگیر Buffer |
| ساختار | مکعبی شکل |
| کاربرد | سیستمهای کشویی و لیفت ترمال بریک |
| سری سازگار | TS115 – TS143 (مدلهای مجزا) |
| جنس | پلیمر صنعتی مقاوم در برابر ضربه |
| محل نصب | داخل ریل فریم |
| روش نصب | فیکس شدن با پیچ |
| رنگ | مشکی مات |
| مقاومت | عدم تغییر شکل در ضربات مداوم لنگههای سنگین |
| برند | آلاکس | Alaks |
مزایای ضربه گیر داخل فریم آلاکس:
• طراحی اختصاصی برای هر دو سیستم TS115 و TS143
• ثبات کامل در محل نصب به دلیل فیکس شدن با پیچ
• جذب مؤثر انرژی ضربه و جلوگیری از آسیب به یراقآلات و پروفیل
• مناسب برای لنگههای سنگین کشویی و لیفت
• عمر مفید بالا به دلیل استفاده از پلیمر صنعتی با رفتار پایدار
• نصب سریع و سازگار با روند مونتاژ حرفهای
• افزایش کیفیت حرکت لنگه و القای حس عملکرد نرم و بیصدا
سوالات متداول:
1. آیا مدل TS115 و TS143 با هم قابل جایگزینیاند؟
خیر. هر مدل ضربهگیر آلاکس بر اساس ابعاد و هندسه مخصوص شیار فریم همان سیستم طراحی شده است. استفاده از مدل اشتباه باعث لقزدن یا عدم درگیری صحیح با لنگه میشود و عملکرد ضربهگیری را مختل میکند.
2. برای هر لنگه چند عدد ضربهگیر لازم است؟
حداقل دو عدد توصیه میشود؛ یک عدد در ریل بالا و یک عدد در ریل پایین. این چیدمان باعث توقف یکنواخت لنگه و جلوگیری از وارد شدن فشار ناهمگون به فریم و یراقآلات میشود.
3. روش نصب ضربهگیر داخل فریم چگونه است؟
این قطعه با پیچ در محل خود ثابت میشود. پیچکاری باعث میشود در برابر ضربات مکرر لنگه (بهخصوص در سیستمهای سنگین) جابجایی یا لغزش نداشته باشد و موقعیت آن پایدار بماند.
4. بهترین زمان نصب ضربهگیر چه مرحلهای است؟
بهترین زمان، قبل از قرار دادن نهایی لنگه روی ریلها است. در این مرحله دسترسی به شیار فریم کامل بوده و فیکسکردن قطعه با پیچ راحتتر و دقیقتر انجام میشود.
5. این ضربهگیر مناسب چه نوع سیستمهایی است؟
ضربه گیر مکعبی آلاکس مخصوص سیستم های کشویی و لیفت ترمالبریک در دو سری TS115 و TS143 طراحی شدهاست. استفاده از این ضربه گیر در سایر پروفیلها توصیه نمیشود، زیرا ابعاد شیار و نقطه توقف متفاوت است.
6. آیا در گذر زمان ضربه گیرها دفرمه یا خشک نمیشود؟
نه خیر. متریال استفادهشده یک پلیمر صنعتی مقاوم به ضربه است که برخلاف مدلهای لاستیکی ارزان، دچار ترکخوردگی، ریزش یا خشکشدگی نمیشود. این ویژگی برای پنجرههای پربازدید و لنگههای سنگین اهمیت زیادی دارد.
7. آیا روی حرکت غلطکها یا تنظیمات لنگه تأثیر میگذارد؟
خیر. ضربهگیر فقط نقش استاپ نهایی را دارد و وارد مسیر غلطکها نمیشود. نصب صحیح آن حتی میتواند باعث افزایش پایداری رگلاژ و جلوگیری از تکان ناگهانی لنگه در انتهای مسیر شود.
شرکت آلاکس به عنوان تولیدکننده برتر یراقآلات در خاورمیانه و تنها دارنده نشان استاندارد ملی ایران در حوزه یراقآلات درب و پنجره، محصولات خود را با کیفیت مهندسیشده، وارانتی معتبر و خدمات پس از فروش عرضه میکند. اگر در حال طراحی یا اجرای سیستمهای کشویی و لیفت اند اسلاید هستید، انتخاب یراقآلات و ملزومات مناسب، تأثیر مستقیم بر کیفیت نهایی کار و رضایت کارفرما خواهد داشت. ضربه گیر داخل فریم با طراحی خاص سیستم TS115 و TS143، از اجزای کلیدی برای افزایش ایمنی، عمر مفید و عملکرد نرم سیستم بهشمار میآید. اکنون میتوانید این یراق را به سبد خرید خود اضافه کرده و در کنار سایر یراقآلات تخصصی، از آن در پروژههای حرفهای خود استفاده کنید. برای ثبت سفارش، اطلاع از موجودی، یا دریافت مشاوره فنی، با تیم فروش و پشتیبانی آلاکس تماس بگیرید.
