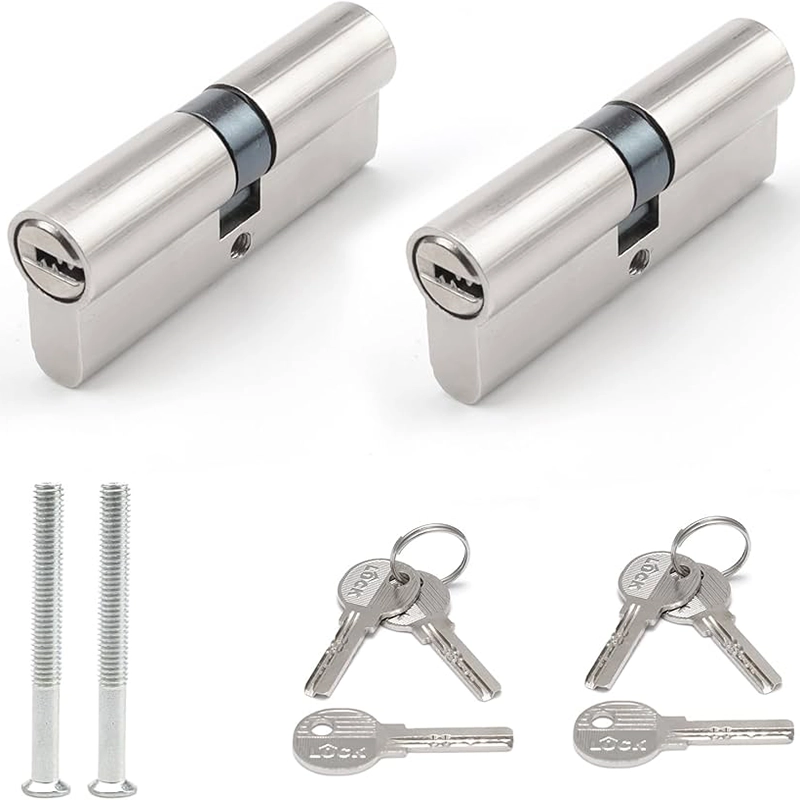

سیلندر زبانه کنار سوئیچی

راهنمای جامع شناخت قطعات قفل و انواع سیلندر درب

آلاکس؛ مرجع تخصصی یراق آلات درب و پنجره آلومینیومی و UPVC

آناتومی قفل درب:

یک قفل درب کامل، مجموعه‌ای از قطعات مهندسی‌شده است که با هماهنگی دقیق کار می‌کنند. شناخت این اجزا برای هر تولیدکننده یا خریداری که به دنبال کیفیت و طول عمر یراق‌آلات است، ضروری است. سیستم قفل به‌طور کلی از سه بخش اصلی تشکیل شده است:

1. بدنه قفل (Lock Body): همان بخشی که داخل پروفیل درب نصب می‌شود و مکانیزم حرکتی زبانه و قفل‌شونده را در بر دارد.
2. سیلندر یا توپی (Cylinder): قلب قفل که کلید درون آن قرار می‌گیرد و با چرخش، اجازه باز یا بسته شدن را می‌دهد.
3. دستگیره و متعلقات: بخش ظاهری که اهرم باز و بسته‌شدن را فراهم می‌کند.

شناخت دقیق سیلندر (توپی قفل):

سیلندر همان قطعه‌ای است که امنیت درب را مستقیماً کنترل می‌کند. کیفیت آلیاژ به‌کاررفته در سیلندر (برنج، زاماک یا آلومینیوم) و دقت ساخت پین‌های داخلی آن، تعیین‌کننده دوام و ضدسرقت بودن آن است.

انواع سیلندر بر اساس کاربری و ساختار:

۱. سیلندر سوئیچی (Key-Operated Cylinder)

این رایج‌ترین نوع سیلندر است که از دو طرف (یا یک طرف) با کلید باز و بسته می‌شود.

• کاربرد: درب‌های ورودی آپارتمان، درب‌های اصلی ساختمان، دفاتر کار.
• ویژگی: امنیت بالا و قابلیت تعویض آسان بدون نیاز به تعویض کل بدنه قفل.

۲. سیلندر سرویسی (WC / Toilet Cylinder)

این سیلندرها معمولاً بدون کلید و با یک اهرم چرخان (شستی) از داخل و یک شیار ساده از بیرون (برای باز کردن اضطراری در شرایط خاص) کار می‌کنند.

• کاربرد: درب‌های سرویس بهداشتی و حمام.
• ویژگی: راحتی در استفاده، عدم نیاز به کلید برای درب‌های داخلی.

۳. سیلندر زبانه‌دار (Cam/Tongue Cylinder)

این نوع سیلندرها در انتهای خود یک “زبانه” (یا همان بادامک/Cam) دارند. وقتی کلید می‌چرخد، این زبانه حرکت کرده و زبانه اصلی بدنه قفل را جابه‌جا می‌کند.

تفاوت‌های فنی در زبانه (بادامک) سیلندر: مرکز یا کنار؟

در بررسی انواع سیلندرها، یکی از نکات فنی که کمتر به آن توجه می‌شود اما در نصب بسیار حیاتی است، موقعیت “زبانه” یا همان قطعه متحرک انتهای سیلندر است:

• سیلندر زبانه وسط (Central Cam): این مدل استانداردترین نوع سیلندر است. زبانه در مرکز بدنه سیلندر قرار دارد. بیشتر قفل‌های استاندارد موجود در بازار (مخصوصاً قفل‌های کاله و ورزه) با این نوع سیلندر سازگار هستند.
• سیلندر زبانه کنار (Offset/Side Cam): در برخی از سیستم‌های خاص یراق‌آلات، طراحی بدنه قفل به‌گونه‌ای است که زبانه باید کمی متمایل به یک سمت (چپ یا راست) باشد تا بتواند اهرم قفل را درگیر کند.

اهمیت فنی: اگر سیلندر را اشتباه انتخاب کنید (مثلاً زبانه وسط به جای زبانه کنار)، قفل اصلاً کار نمی‌کند یا بدترین حالت، به مرور زمان باعث شکستن مکانیزم داخلی قفل می‌شود.

چرا آگاهی از این جزئیات در خرید مهم است؟

وقتی شما برای درب‌های آلومینیومی یا UPVC خود یراق تهیه می‌کنید، صرفاً خرید “یک قفل” کافی نیست.

• اگر سیلندر سرویسی را با قفل سوئیچی اشتباه بگیرید: درب‌های ورودی شما هیچ امنیتی نخواهند داشت.
• اگر سیلندر زبانه کنار را برای قفل استاندارد بخرید: هزینه اضافی کرده‌اید و قطعه نصب نخواهد شد.
• اگر کیفیت سیلندر پایین باشد: به دلیل سایش پین‌های داخلی، کلید در قفل گیر می‌کند یا درب باز نمی‌شود.

انتخاب یراق‌آلات درب، یک تصمیم فنی است. ما در آلاکس با تأکید بر استانداردهای مهندسی، محصولات خود را با مشخصات دقیق فنی عرضه می‌کنیم. تفکیک درست قفل‌های سوئیچی از سرویسی و شناسایی نوع زبانه (وسط یا کنار)، تضمین‌کننده عملکرد روان درب‌های شماست. برای دریافت مشاوره تخصصی در مورد انتخاب سیلندر مناسب (سوئیچی یا سرویسی) و اطمینان از سازگاری نوع زبانه (وسط یا کنار) با پروفیل و قفل مصرفی‌تان، همین حالا با کارشناسان آلاکس در شماره 3109-041 تماس بگیرید.
